Werkzeuge zur Positionierung

1. Ellipsenzangen von METRITEC

Hydraulische oder mechanische Feststellung
Zentrale Klemmung aller Gelenke
Spannprisma für Ausfahrspitzen bis Ø18,5 mm
sowie für Kollimatoren mit Haltestab
Maximale Klemmkraft ca. 7 kg
Sonderwünsche werden gern berücksichtigt – bitte sprechen Sie uns an

Gerne beraten wir Sie auch telefonisch.
Wir freuen uns auf Ihren Anruf!

T I P P : Hydraulisch oder mechanisch?

Das hydraulische Stativ hat den Vorteil, dass bereits bei relativ leichtem Anziehen des Handrads eine große Feststellkraft erreicht wird, während bei dem mechanischen Stativ eine deutlich größere Handkraft benötigt wird, um alle Gelenke fest anzuziehen.

Demgegenüber ist das mechanische Gelenk wartungsärmer und kann unabhängig von der Umgebungstemperatur eingesetzt werden, während die hydraulische Klemmung keine starken Temperaturschwankungen verträgt.

Ellipsenzange 460
Hydraulische Feststellung

Mit Spannprisma
FFA 0 - 460 mm
Für Rohre 10 - 90 mm AD

Art.-Nr. 06-0103

Ellipsenzange 560
Hydraulische Feststellung

Mit Spannprisma
FFA 0 - 560 mm
Für Rohre 10 - 90 mm AD

Art.-Nr. 06-0104

Unser meistverkauftes Modell

Ellipsenzange 510
Mechanische Klemmung

Mit Spannprisma
FFA 0 - 510 mm
Für Rohre 10 - 90 mm AD

Art.-Nr. 06-0107

Sicherheits-Feststellspindel
Zum Nachrüsten von Ellipsen-Spannzangen

Bietet zuverlässigen Schutz vor Verdrehung und Verlust, z.B. bei großer Hebelwirkung oder schwerer Last

Art.-Nr. 06-0061

Montageanleitung (PDF)

Anwendung (Video MP4)

Ellipsenzange 750
Hydraulische Feststellung

Mit Spannprisma
FFA 200 - 750 mm
Für Rohre 10 - 90 mm AD

Art.-Nr. 06-0105

Ellipsenzange SC 035
Hydraulische Feststellung

Für Rohre 10 - 90 mm AD
FFA 0 - 560 mm

Art.-Nr. 06-0112

Hier: Universalklemme für Rohre
oder Platten von 13 - 55 mm

Ellipsenzange 395
Hydraulische Feststellung

Für Rohre 10 - 90 mm AD
FFA 0 - 395 mm
Mit Spannprisma

Art.-Nr. 06-0103 SO

Hier: halbe Stativlänge, kurzes Gelenk

Ellipsenzange 440
Hydraulische Feststellung

Für Rohre 10 - 90 mm AD
FFA 0 - 440 mm
Mit Spannprisma

Art.-Nr. 06-0108

Hier: ohne Stativ-Verlängerung, langes Gelenk

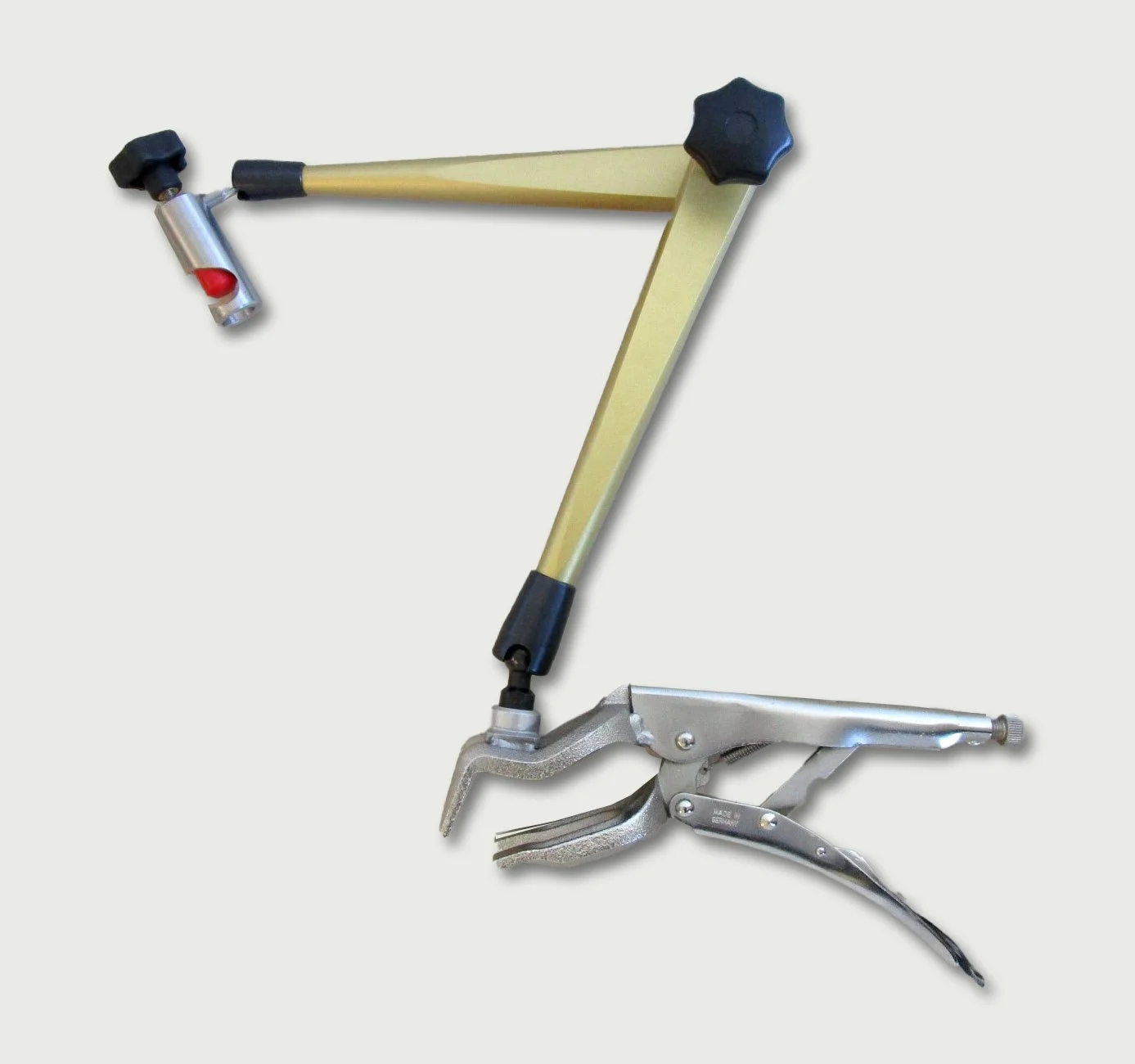

Ellipsenzange 550
Hydraulische Feststellung

Für Rohre 10 - 90 mm AD
Mit langem Hydraulikstativ

Art.-Nr. 06-0113

Hier: ohne Stativ-Verlängerung, extra langes Gelenk

Ellipsenzangen Bausatz 830
Vierteilig

Mit Spannprisma
FFA 0 bis 830 mm
Vier verschiedene Längen kombinierbar
Werkzeug enthalten
Mit robustem Transportkoffer

Art.-Nr. 06-0106

Produktinformation 06-0106

Ersatzteil
Handrad für Hydraulik

Sterngriff M12 (Ersatzteil)

Art.-Nr. 06-0021

Zur Wartung von Hydraulik-Stativen:

Hydrauliköl HLPD 32
Nachfüllflasche

30 ml

Art.-Nr. 06-0053

Wartungsanleitung

Sicherheitsdatenblatt Hydrauliköl

Service-Spray
Reinigt & entfettet

500 ml

Art.-Nr. 06-0055

Wartungsanleitung

Sicherheitsdatenblatt Service-Spray

Ersatzteil
Hydraulikkolben

Mit Dichtung

Art.-Nr. 06-0022

Dies sind nur zwei Beispiele unseres umfangreichen Ersatzteil-Sortimentes.
Fragen Sie nach weiteren Ersatzteilen.

2. Magnethalter von METRITEC

Starker Magnethalter TR 580
Mit Spannprisma

Hydraulische Feststellung, FFA 0 – 580 mm
Für ebene Flächen oder Rohrdurchmesser 25 - 200 mm
Geprüfte Abreißkraft: >300 kg
Gewicht: 2,4 kg
Robuster Transportkoffer

Art.-Nr. 06-0125

Produktinformation 06-0125

Positionier-Set Starker Magnethalter & Spannzange

hydraulische Feststellung
Verlängerungssegmente
Vielseitig kombinierbar
Werkzeug enthalten
Robuster Transportkoffer

Art.-Nr. 06-0127

Anwendungsbeispiele

Produktinformation 06-0127

Magnet-Rohrsattel
Positionierhilfe für Kollimatoren

Mit Halteplatte und Spanngurt
Schaltbarer Magnet mit Prisma für Rohre bis 100 mm AD

Art.-Nr. 06-0140

Doppelmagnet-Rohrsattel
Positionierhilfe für Kollimatoren mit Haltestab

Mit Kollimatorhalteplatte
Zwei schaltbare Magnete mit Prisma für Rohre bis 100 mm AD

Art.-Nr. 06-0142

Anwendungsbeispiele

Kollimatorhaltegurt
Für nicht-magnetische oder beschichtete Rohre

Für Rohre NW 100 – 400 mm

Art.-Nr. 06-0150

Im Bild: Anwendungsbeispiel mit Haltestab und Kollimatorhaltering

3. Zentrierspinnen / Rohrwagen von METRITEC

Rohrwagen

Unsere Rohrwagen sind mechanische Positionierwerkzeuge zum Zentrieren von Gammaradiografie-Strahlerhaltern in Rohren. In unserem Sortiment finden Sie verschiedene Modelle für die gängigsten Gerätesysteme. Die Grundgeräte sind ohne Führungsrohr und ohne Anschlüsse ausgestattet. Es wird geeignete Ausrüstung benötigt, die durch das Innenrohr geschoben und festgeklemmt wird.

Die Rohrwagen mit Innenmaß Ø15,5 mm sind prinzipiell für den Einsatz mit Geräten von Exertus, Gammamat und Teletron geeignet und werden zusammen mit langen Ausfahrspitzen oder wahlweise Verlängerungsrohren betrieben. Die Rohrwagen mit Innenmaß Ø19 mm sind geeignet für komplette Strahlerführungen z.B. von Sentinel.

Wir beraten Sie gern: Kontakt
